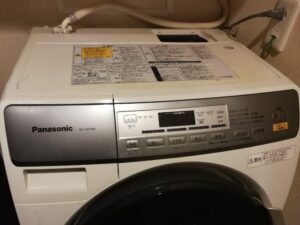

Panasonic ドラム式洗濯機 NA-VD100L の修理事例です。「洗濯開始から乾燥まで表示時間の倍以上かかるようになり、ついに洗い・すすぎが全く終わらなくなった」というご依頼を受けて対応しました。この記事では、診断から原因特定・部品交換まで、実際の作業手順を順を追って解説します。
症状の概要
- 洗濯〜乾燥の所要時間が表示の約2倍に延びていた
- 洗い・すすぎ工程が完全に終わらなくなった
- 注水完了後すぐに排水弁が開き、注水→排水を延々と繰り返す動作が発生
診断・点検の流れ
まずサービスモードで試運転を実施しましたが、エラーコードは出ませんでした。そのため各部を順に目視・実測で確認していきます。
① 排水系統の点検とクリーニング

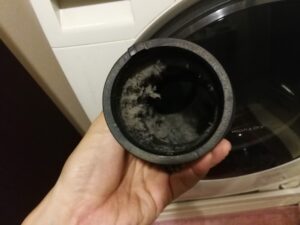

防水パンに水が溜まっていたため、排水トラップの詰まりを疑いクリーニングを実施。恐ろしい量の綿埃が出てきました。

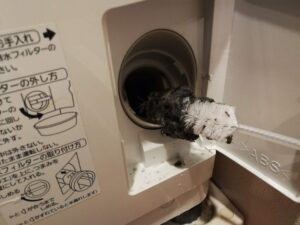

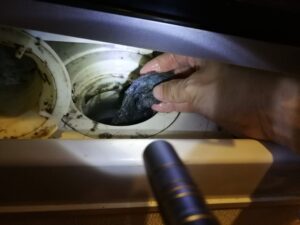

あわせて排水フィルターとフィルター挿入口も確認します。フィルター自体の詰まりは軽微でしたが、挿入口の奥にも大量の綿埃が蓄積していました。
この排水系の詰まりが、洗濯時間が徐々に長くなっていた第一の原因と考えられます。
② 乾燥経路（空気の通り道）の点検
乾燥時間も異常に長かったため、乾燥の空気経路を順に確認します。

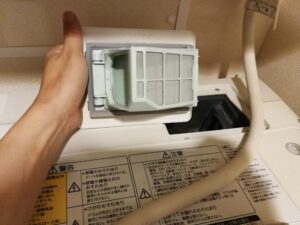

乾燥フィルターは「乾燥1回ごとに清掃」の注意書きがあり、ユーザーが比較的きれいに維持していました。

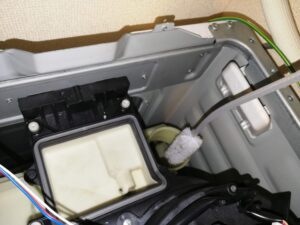

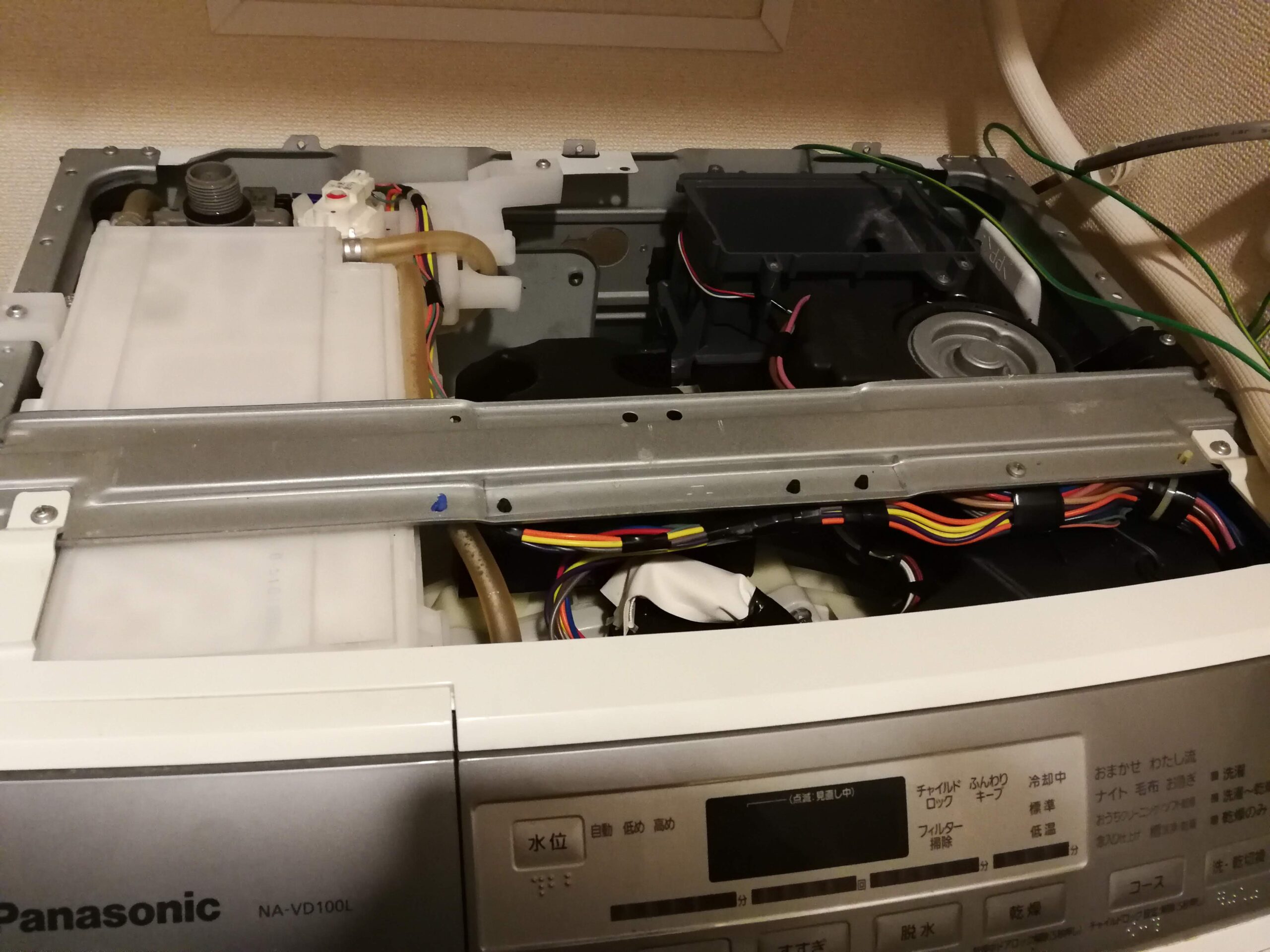

問題はその先のラインです。天板を取り外して内部を確認していきます。
接続されている蛇腹ゴムホース内を確認すると、長年の運転で蓄積した綿埃がびっしり詰まっていました。きれいに清掃した後、さらに奥の熱交換器へと経路を追っていきます。
乾燥フィルター以降の経路は、ユーザーが自分でアクセスできない構造のため、長年ノーメンテになりがちです。乾燥時間が伸びてきたら要注意です。
③ 熱交換器内の泡センサー誤検知が根本原因
清掃・組み立て後に試運転したところ、排水速度は正常に戻りました。しかし洗い・すすぎが終わらない症状は改善しませんでした。

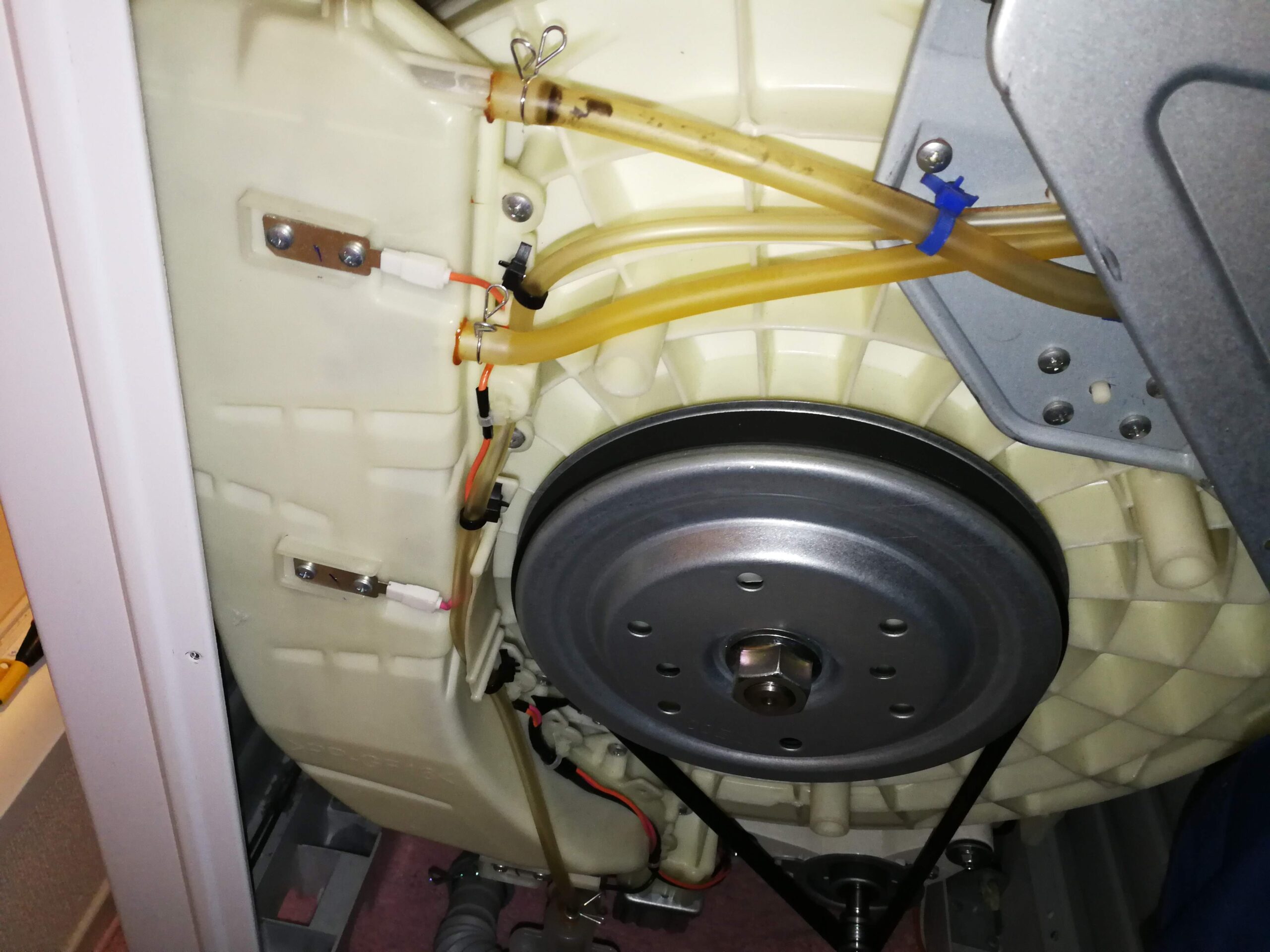

洗い工程を観察すると、注水完了直後に排水弁が開いてしまい、注水→排水を繰り返すループに陥っています。これは熱交換器内に3か所ある「泡センサー」の誤検知によって引き起こされる症状です。洗濯機背面カバーを開けると、上から3つ並ぶ金属部分が泡センサーです。

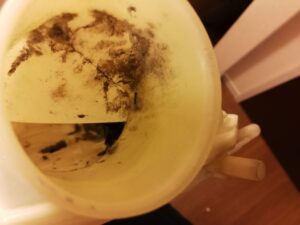

熱交換器を取り外して内部を確認すると——泡センサーに頑固な埃が固着していました。ブラシでは除去しきれない状態です。

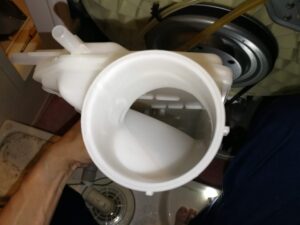

ブラシで清掃不可能と判断し、熱交換器ごと新品に交換します。新品は当然ながらセンサー部分もきれいな状態です。
交換・修理後の結果
新品の熱交換器に交換後、各端子・ホース類を再接続して試運転を実施しました。
- 注水→排水を繰り返すループが解消
- 洗い・すすぎが表示時間通りに完了
- 乾燥も正常な所要時間に戻った
今回の原因まとめ
| 症状 | 原因箇所 | 対処 |
|---|---|---|
| 洗濯時間が長くなった | 排水トラップ・排水フィルター挿入口の詰まり | クリーニング |
| 乾燥時間が長くなった | 乾燥経路（蛇腹ホース〜熱交換器）の埃蓄積 | 分解清掃 |
| 洗い・すすぎが終わらない | 熱交換器内の泡センサーへの埃固着（誤検知） | 熱交換器交換 |
ドラム式洗濯機のメンテナンスポイント
ドラム式洗濯機は乾燥機能が優秀で経済的ですが、乾燥の空気経路は構造上詰まりやすく、ユーザーがメンテできない箇所が多いのが実情です。以下の点を定期的に確認することをおすすめします。
- 乾燥フィルター：乾燥使用のたびに清掃（取扱説明書の指示通り）
- 排水フィルター：月1回を目安に確認・清掃
- 排水トラップ：防水パンに水が溜まるようなら要確認
- 乾燥フィルター奥の経路：乾燥時間が伸びてきたら専門業者への点検依頼を検討
「洗濯時間が少しずつ伸びてきた」というサインを見逃さないことが、大がかりな修理を防ぐ近道です。
まとめ
今回のPanasonic NA-VD100L修理では、複数の原因が重なって最終的な故障につながっていました。排水詰まり→乾燥経路の埃蓄積→泡センサーへの固着という段階的な劣化が積み重なった典型例です。ドラム式洗濯機をお使いの方は、日常のフィルター清掃に加え、乾燥時間の変化にも注意してみてください。気になる症状があれば、早めの点検・清掃が修理費用の節約につながります。
